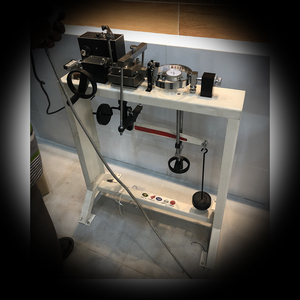

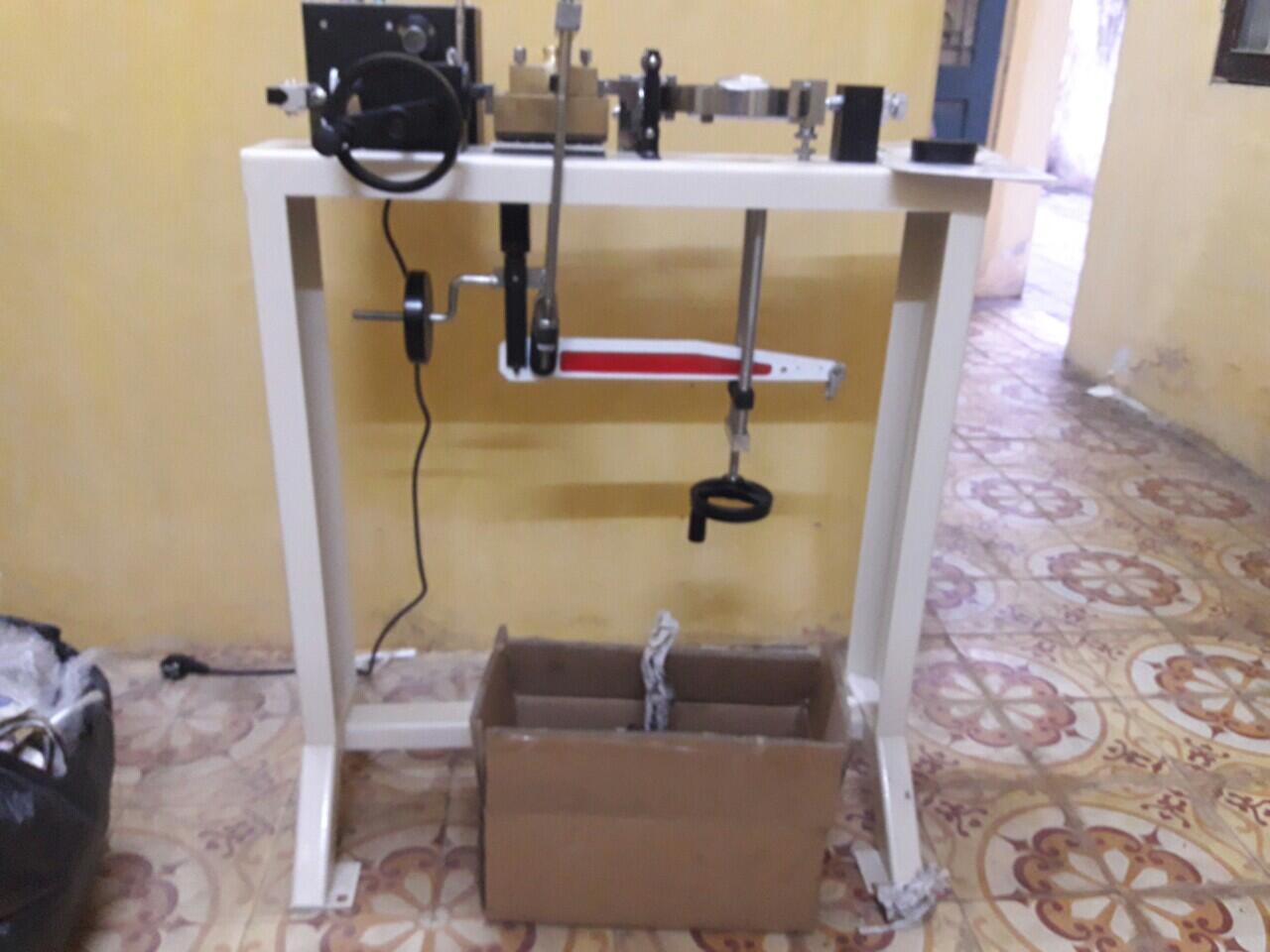

Máy cắt đất hai tốc độ dùng để xác định sức chống cắt của đất loại sét và đất loại cát có kết cấu nguyên hoặc được chế bị trong phòng thí nghiệm, ở máy cắt theo một mặt phẳng định trước, dùng cho xây dựng . Tiêu chuẩn này không áp dụng cho đất cát thô và đất sỏi sạn, đất loại sét ở trạng thái chảy và bị chảy dưới tác dụng của áp lực thẳng đứng ơ ≤ 1.105 N/m2 (1 KG/cm2) trong điều kiện nở hông.
Thông số Máy cắt đất hai tốc độ:
Gia tải bằng động cơ điện, bằng tay
Hai tốc độ gia tải: 0.8; 2.4 mm/phút
Tiết diện mẫu: 30cm2
Bộ bao gồm: Cung lực 1,2KN, hộp cắt, hộp quả cân gia tải, đồng hồ so 10x0,01mm
Kích thước: 850x550x1100mm
Trọng lượng: 40 kg
Nguồn điện: 220V/50Hz
Trình tự thí nghiệm xác định sức chống cắt của đất:
-Dụng cụ thí nghiệm: Máy cắt, bộ dao vòng tạo mẫu, bộ cối chày đầm chế bị mẫu, thiết bị gia tải, cân kỹ thuật chính xác 0.01g, thùng ngâm mẫu bão hòa,…
-Trình tự TN: Lấy mẫu đất thứ nhất bằng dao vòng, gọt phẵng 2 mặt -> Đưa vào hộp nén, đặt các quả cân gia tải đến trọng lượng tính toán và chờ đủ thời gian nếu cắt cố kết -> Gia tải đến cấp áp lực thẳng đứng -> Đọc số đọc ban đầu trên đồng hồ đo biến dạng và đồng hồ đo lực -> cài đặt tốc độ cắt mẫu -> bật máy cắt đến khi mẫu bị phá hoại -> Đọc số đọc trên đồng hồ đo biến dạng và đồng hồ đo lực -> tiếp tục thực hiện với các mẫu 2,3, 4 với các cấp áp lực tăng dần -> tính toán lực cắt phá hoại các mẫu đất -> vẽ biểu đồ quan hệ giữa ứng suất cắt và ứng suất tiếp -> xác định lực dính và góc nội ma sát
