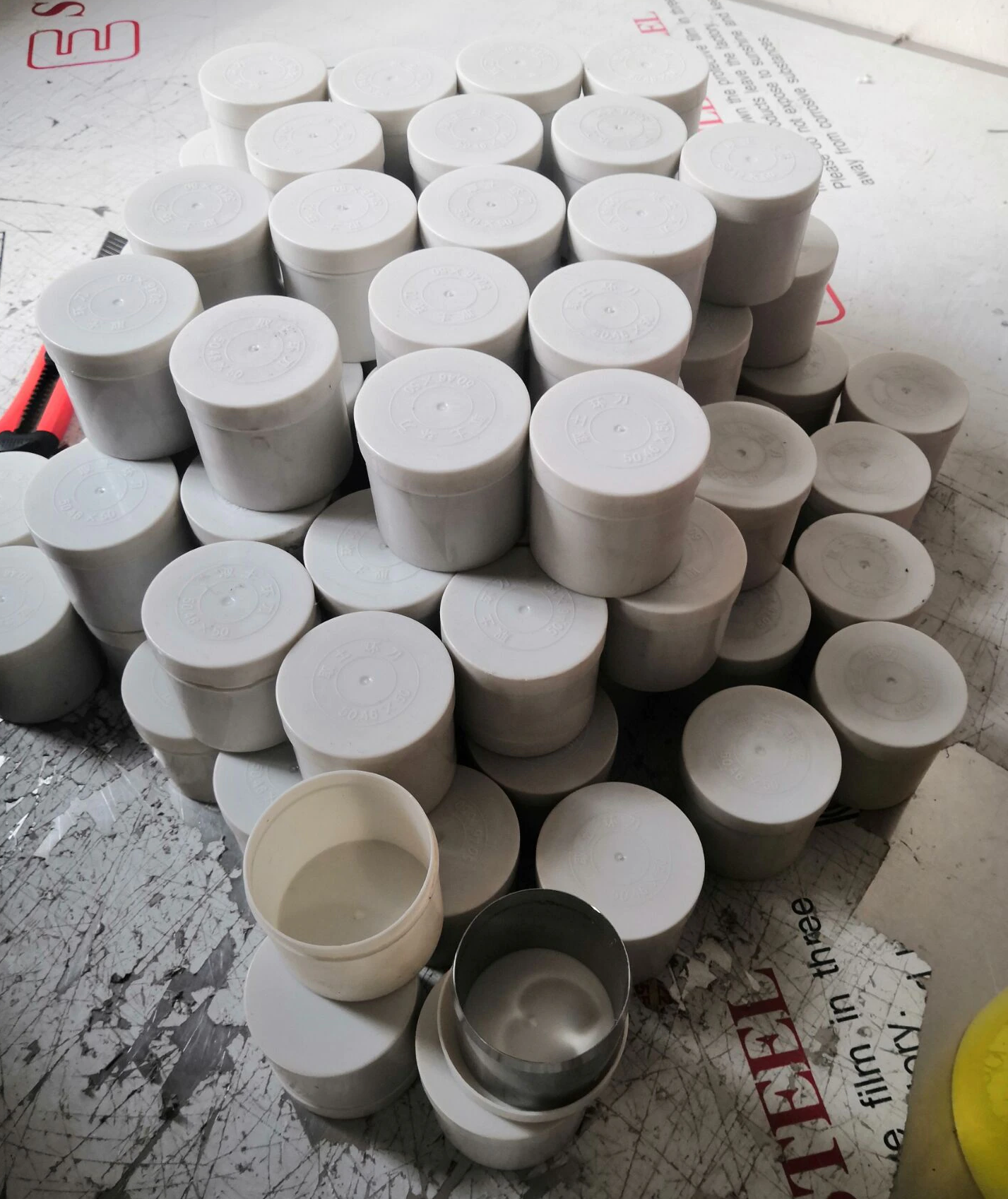

Dao vòng 200cm3 dùng để lấy mẫu đất thí nghiệm tại hiện trường. xác định khối lượng thể tích của đất tại hiện trường, dùng trong xây dựng công trình thủy lợi, áp dụng cho các loại đất hạt mịn, đất cát, đất sỏi sạn và đất cuội dăm có kết cấu tự nhiên hoặc do đầm chặt (đất đắp), có mặt lớp lộ ra trên mặt đất hoặc nằm gần mặt đất, có thể đào lấy mẫu thí nghiệm bằng các dụng cụ thô sơ.
Quy định tiêu chuẩn dao vòng thep TCVN 8729-2012:

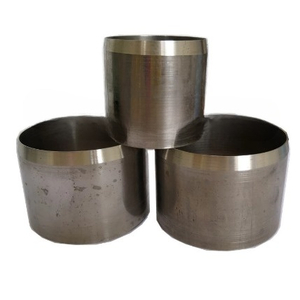

Dao vòng hình trụ tròn, bằng thép cứng, không có khuyết tật, được gia công đảm bảo kích thước chính xác, mặt trong và mặt ngoài đều có độ bóng cao, một đầu được vát sắc mép phía thành ngoài để dễ đóng dao vòng vào đất. Có 3 cỡ dao vòng thích hợp dùng để thí nghiệm:
Dao vòng cỡ nhỏ, có đường kính trong bằng (100 ± 0,1) mm, chiều cao từ 130 mm đến 150mm, thành dao dày khoảng 3 mm, kèm theo ống chụp đầu dao vòng áp dụng cho loại đất hạt mịn và đất cát pha (hoặc lẫn) sét và bụi, có lượng chứa không quá 10% sỏi sạn hạt nhỏ (cỡ hạt từ 2 mm đến 5 mm).
Dao vòng cỡ trung bình, có đường kính trong bằng (150 ± 0,1) mm, chiều cao từ 200 mm đến 220 mm, thành dao dày từ 3 mm đến 4 mm, kèm theo ống chụp đầu dao vòng áp dụng loại đất hạt mịn và đất cát pha (hoặc lẫn) sét và bụi, có lượng chứa không quá 20% sỏi sạn cỡ hạt từ 2 mm đến 10 mm, trong đó không quá 10% vật liệu hạt cỡ từ 5 mm đến 10 mm.
Dao vòng cỡ lớn, có đường kính trong bằng (200 ± 0,1) mm, chiều cao từ 200 mm đến 250 mm, thành dao dày từ 4 mm đến 5 mm, kèm theo ống chụp đầu dao vòng áp dụng cho loại đất hạt mịn và đất cát pha (hoặc lẫn) sét và bụi, có lượng chứa không quá 30% sỏi sạn hạt nhỏ đến hạt trung (cỡ hạt từ 2 mm đến 20 mm), trong đó không quá 10% vật liệu hạt
cỡ từ 10 mm đến 20 mm.

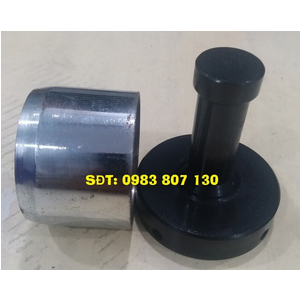

Ống chụp đầu dao vòng bằng thép cứng, thân ống hình trụ có đường kính trong bằng đường kính trong của dao vòng, chiều cao khoảng 30 mm, thành dày khoảng 10 mm, miệng dưới ống được khoét vành để lắp khớp với đầu trên của dao vòng; mặt trên của ống chụp được gắn tấm thép cứng để làm đế tựa cho cần hướng của tạ đóng. Xung quanh thành ống chụp, cần được khoan thủng từ 3 lỗ đến 4 lỗ có đường kính từ 5 mm đến 6 mm, để thoát khí.
Quả tạ bằng thép có khối lượng khoảng từ 2,5 kg đến 5,0 kg, dạng hình trụ có đường kính phù hợp để cầm, ở giữa được khoan lỗ xuyên suốt với đường kính lỗ lớn hơn đường kính
của cần hướng.
