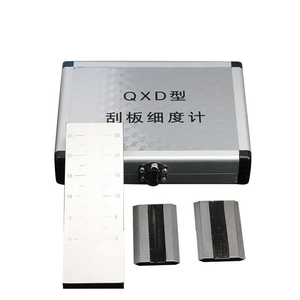

THƯỚC ĐO ĐỘ MỊN SƠN MODEL QXD
Máy nghiền được thiết kế theo tiêu chuẩn do Bộ Hóa học ban hành về phương pháp thử nghiệm sơn, thử nghiệm mài GB/T1724-93 quy định, có thể dùng để thử độ mịn của sơn màu và bột giấy bên trong sơn, bột màu, chất độn và tạp chất hạt tính bằng micron. Được sử dụng trong sơn màu và các sản phẩm liên quan cho độ mịn của hạt. Có hai loại: rãnh đơn và rãnh kép.

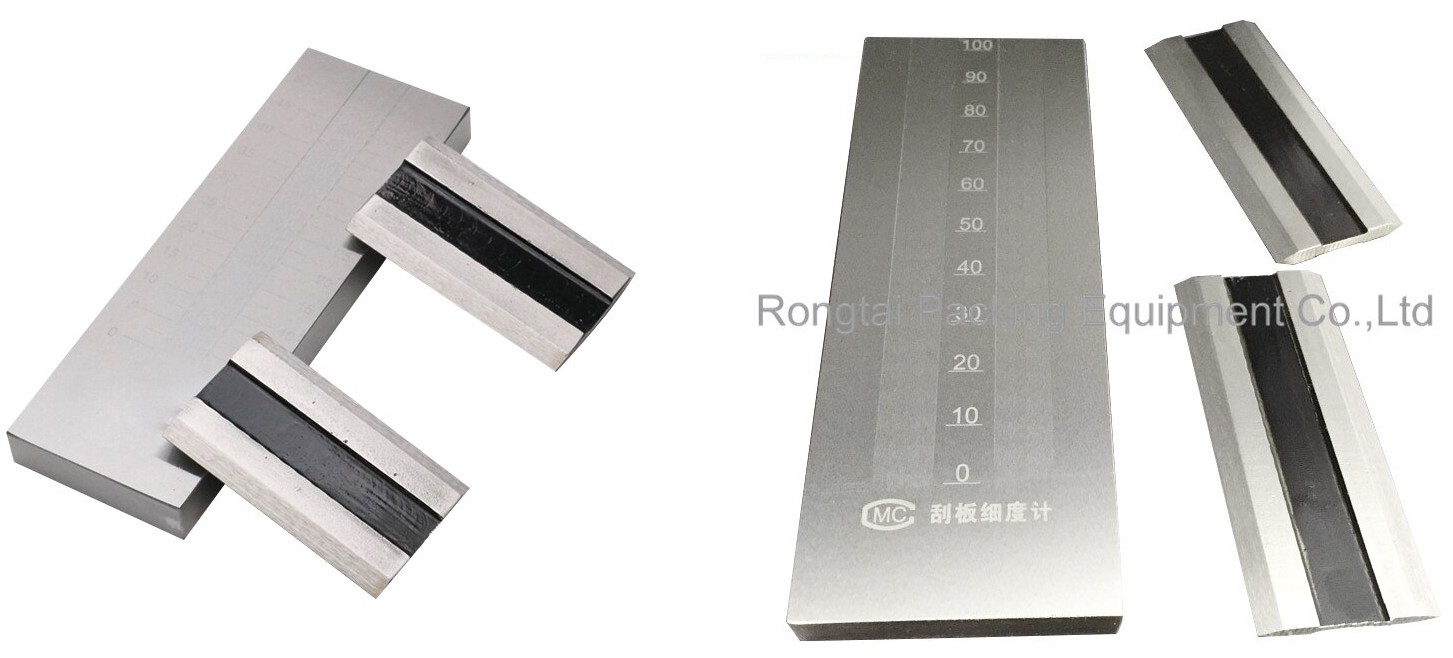

1. Kích thước bên ngoài của lưỡi dao Scarper: L175mm * W65mm * T13mm
2. Rãnh mài hiệu quả: L140mm*W13mm
3. Vết sẹo: L90mm*W40mm*T6mm
4. Dữ liệu:
|
|
Toàn thang đo (μm) |
Giá trị tỷ lệ tối thiểu (μm) |
Phạm vi ghi nhớ (μm) |
|
Rãnh đơn |
100 |
10 |
40-90 |
|
50 |
5 |
15-40 |
|
|
25 |
2,5 |
5-15 |
|
|
Rãnh đôi |
100 |
10 |
40-90 |
|
50 |
5 |
15-40 |
Độ chính xác :
(1) Độ chính xác của Scarper
|
|
Giá trị quy mô |
rãnh |
Độ chính xác hình dạng |
độ nhám bề mặt |
Nhận xét |
||
|
Dải đo (μm) |
Lỗi (μm) |
Giá trị cụ thể |
Lỗi (μm) |
Bất kỳ điểm nào của cả hai rãnh trên máy quét hai rãnh, sai số của nó không quá 1,2 mm |
|||
|
Rãnh đơn |
100 |
<2,5 |
1:1400 |
<2,5 |
Đằng trước |
Đằng trước |
|
|
50 |
<2,5 |
1:2800 |
<2,5 |
dung sai phẳng |
0,1 |
||
|
25 |
<2 |
1:5600 |
<2 |
0,012 |
rãnh |
||
|
Rãnh đôi |
100 |
<2,5 |
1:1400 |
<2,5 |
dung sai độ thẳng ngang |
0,2Ra=1,6 |
|
|
50 |
<2,5 |
1:2800 |
<2,5 |
0,001 |
|
||
Khi sử dụng, trước tiên, rửa lưỡi cạo bằng xăng và lau khô bằng vải cotton, sau đó lau lại bằng da hoẵng. Dùng que thủy tinh nhúng vào sơn (tiêu chuẩn sản phẩm phù hợp với quy định về độ đặc) đo trên máng quét sơn thả xiên xuống máng sâu nhất, lượng rơi xuống máng có thể được đổ nhiều hơn lượng phù hợp một chút. độ rồi dùng ngón cái, ngón trỏ và ngón giữa của bàn tay gõ nhẹ vào lưỡi cạp phía trên, lưỡi gạt tiếp xúc với bề mặt thẳng đứng của mép lưỡi, độ sâu của máng nông để kéo ra và ngay lập tức (trong vòng 5 giây) quan sát rãnh các hạt lộ ra đồng đều ở tích tắc, giá trị đó chính là độ mịn của các hạt bột màu sơn.
(2) Độ chính xác của vết sẹo: Dung sai tuyến tính của lưỡi dao 2μm, độ nhám bề mặt Ra0,4
