MÁY SIÊU ÂM MỐI HÀN (USM 36-DAC)
Model: USM 36-DAC
Xuất sứ: GE/Đức

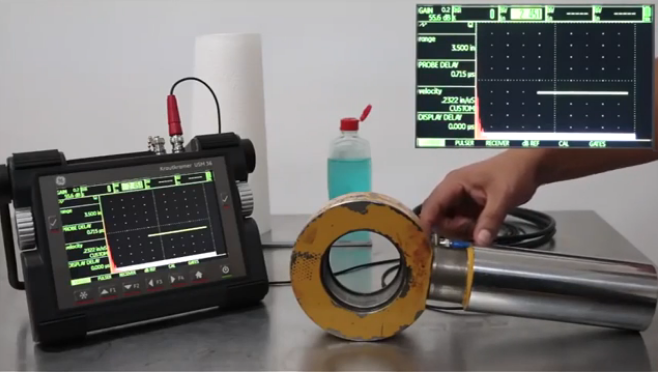

Máy siêu âm mối hàn (USM 36-DAC) dùng để kiểm tra khuyết tật siêu âm tiêu chuẩn. Phương pháp kiểm tra siêu âm sử dụng chùm sóng siêu âm chiếu vào vật liệu cần kiểm tra. Chùm siêu âm đi qua môi trường đồng nhất theo đường thẳng cho đến khi gặp biên âm thanh, tại biên âm thanh một phần âm thanh bị phản xạ trở lại. Cũng như vậy khi chùm siêu âm gặp chỗ không đồng nhất (khuyết tật hàn) nó sẽ xảy ra các hiện tượng phản xạ, thẩm thấu (xuyên qua) và sự biến đổi sóng.
• Vận hành thiết bị có kết hợp 2 nút xoay đồng thời với phím bấm.
• Có chế độ hiển thị màu khác nhau cho mỗi phản xạ (colored legs).
• Có khả năng hiển thị xung khuyết tật cao nhất.
• Có tính năng Hiệu chuẩn 2 điểm tự động.
• Cấp bảo vệ cao IP66; nhiệt độ làm việc: 0 độ C -> 60 độ C.
Tính năng chung Máy siêu âm mối hàn USM 36-DAC:
- Bộ nhớ lưu trữ tiêu chuẩn, thẻ nhớ 8Gb bên ngoài
- Màn hình hiển thị: Full VGA (800 x 480 pixels) transflective color LCD, 60 Hz update rate, display: 7” Bộ phát xung
- Xung vuông hoặc nhọn
- PRF: 15 Hz to 2000 Hz với bước tăng 10Hz hoặc tự động
- Năng lượng xung: 120 - 300V
- Độ rộng xung: Adjustable from 30 ns to 500 ns with PerfectSquare ™ technology, càng nhỏ độ phân giải càng tốt
- Damping: 50 - 1000 Ω Bộ nhận xung
- Dải tần số: 0.5 MHz to 20 MHz
- Bộ lọc xung: fine digital filter sets standard Broadband: 1-5 MHz / 2, 2.25 MHz / 4, 5 MHz / 10 MHz / 13, 15 MHz
- Hiển thị màn hình: Full-wave, Positive Half-wave, Negative Halfwave, RF
- Tuyến tính: EN12668-1
- Reject: 0 to 80% FSH with Visual Warning
- Hiển thị: 0 to 110% full screen height
- Tốc độ lấy mẫu: Equivalent to PRF in all modes
Hiệu chuẩn:
- Hiệu chuẩn tự động: Velocity, Zero Offset Straight Beam (First Backwall or Echo-to-Echo)Angle Beam (Soundpath or Depth), calibration 2 point together (very fast)
- Chế độ: Pulse Echo, Dual, or Through Transmission
- Đơn vị: Millimeters, inches
- Dải đo: 4 mm to 14,108 mm
- Vận tốc: 250 m/s to 16000 m/s
- Zero offset: 0 to 1000 μs Cổng đo
- Measurement gates: 2 fully independent gates for amplitude and TOF measurements
- Gate start: Variable over entire displayed range
- Gate width: Variable from Gate Start to end of displayed range
- Gate height: Variable from 2 to 95% full screen height
- Alarms: Positive and Negative Threshold, Minimum Depth (Gate 1 and Gate 2) Đo lường
- HIển thị 07 giá trị đo, tự động hoặc bằng tay
- Special DAC modes: 0-80% DAC, Custom DAC >5 curve
- Hiệu chuẩn bề mặt cong (với đường kính 2000mm) or Bar correction for Angle Beam measurements
Bộ thiết bị bao gồm: máy chính, vali, Bộ nguồn/ xạc, hướng dẫn sử dụng, chứng chỉ nhà sản xuất, bao da đựng máy, chứng chỉ hiệu chuẩn ISO 17025
Phụ kiện tùy chọn:
- Mẫu chuẩn No.1 (K1)
- Mẫu DAC đánh giá theo chuẩn ASME V
- Đầu dò thẳng, 10mm, 4Mhz (MB 4S)
- Đầu dò góc, 8x9mm, 45 độ, 4Mhz (MWB 45-4)
- Đầu dò góc, 8x9mm, 60 độ, 4Mhz (MWB 60-4)
- Đầu dò góc, 8x9mm, 70 độ, 4Mhz (MWB 70-4)
- Cáp nối đầu dò, Lemo1
- Lemo00, dài 2 m (MPKL 2)
- Túi đeo làm việc.
