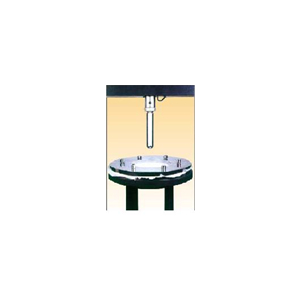

Bộ phụ kiện xác định Cường độ xuyên thủng thanh của vải địa - ASTM D 4833, TCVN 8871
Phục vụ công tác xác định lực kháng xuyên thủng thanh của vải địa kỹ thuật
Mũi xuyên đặc; có độ cứng không dưới 30 Hrc; đường kính mũi (8 + 0,01) mm; bề mặt mũi xuyên phẳng; góc vát đầu mũi 450
Lực xuyên là lực ấn (nén) của mũi xuyên lên mặt mẫu thử, tính bằng Niutơn (N) nhận được trong quá trình ấn mũi xuyên cho tới khi xuyên qua mặt mẫu thử.
Lực kháng xuyên thủng thanh là lực ấn lớn nhất, tính bằng Niutơn (N) nhận được trong quá trình ấn mũi xuyên cho tới khi xuyên qua mặt mẫu thử.

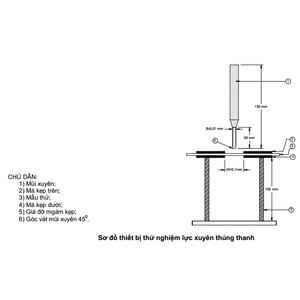

Nguyên tắc thí nghiệm: Ngàm kẹp dạng phẳng có tiết diện hình vành khăn gồm hai má kẹp. Má kẹp có đường kính trong (45 +0,1) mm, đường kính ngoài đảm bảo phần kẹp mẫu có bề rộng lớn hơn 50 mm. Ngàm kẹp phải đảm bảo trong khi thí nghiệm mẫu không bị tuột. Mẫu thử nghiệm được kẹp giữa ngàm kẹp hình vành khăn trên thiết bị thử nghiệm nén. Một mũi xuyên có đầu phẳng, tiết diện hình tròn đường kính (8 + 0,01) mm được nén tịnh tiến với tốc độ không đổi vào chính giữa, vuông góc với bề mặt mẫu thử đến khi xuyên qua mẫu thử. Từ đó xác định được giá trị lực kháng xuyên thủng thanh là giá trị lực xuyên lớn nhất trên đồ thị quan hệ giữa lực ấn và khoảng dịch chuyển.
CHÚ THÍCH: thí nghiệm không áp dụng được đối với vải ĐKT gia cường có cường độ chịu kéo cao lớn hơn 70 kN/m, lưới địa kỹ thuật, vải ĐKT có kích thước lỗ hổng biểu kiến lớn hơn 1,0 mm.
