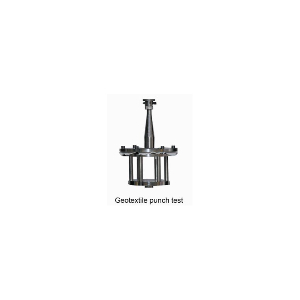

Bộ gá thí nghiệm xuyên CBR vải địa kỹ thuật ASTM D 6241, ISO 12236, TCVN 8871
Phục vụ thí nghiệm xác định lực xuyên thủng CBR của vải địa kỹ thuật

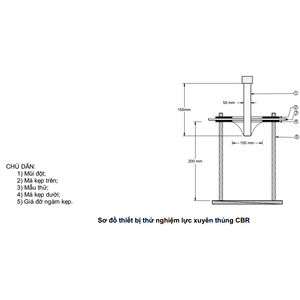

Mũi xuyên đặc; có độ cứng không dưới 30 Hrc; đường kính mũi 50 mm; bề mặt mũi xuyên phẳng; góc vát đầu mũi có bán kính 25mm Ngàm kẹp dạng phẳng có tiết diện hình vành khăn gồm hai má kẹp. Má kẹp có đường kính trong (152 + 1) mm, đường kính ngoài đảm bảo phần kẹp mẫu có bề rộng lớn hơn 50 mm. Ngàm kẹp phải đảm bảo trong khi thí nghiệm mẫu không bị tuột
Lực xuyên là lực nén (ấn) mũi đột lên mặt mẫu thử, tính bằng Niutơn (N) nhận được trong quá trình mũi đột bị nén cho tới khi xuyên qua mặt mẫu thử
Lực xuyên thủng CBR là giá trị lực nén lớn nhất, tính bằng kilôniutơn (kN) hoặc Niutơn (N) nhận được trong quá trình mũi xuyên bị nén cho tới khi xuyên qua mặt mẫu thử
Nguyên tắc thí nghiệm: Mẫu thử được kẹp giữa ngàm kẹp hình vành khăn trên thiết bị thử nghiệm nén. Một mũi xuyên có đầu phẳng, tiết diện hình tròn đường kính 50 mm được nén tịnh tiến với tốc độ không đổi vào chính giữa, vuông góc với bề mặt mẫu thử đến khi xuyên qua mẫu thử. Từ đó, xác định được giá trị lực xuyên thủng CBR là giá trị lực xuyên thủng lớn nhất, khoảng dịch chuyển tại lực xuyên thủng lớn nhất trên đồ thị quan hệ giữa lực nén và khoảng dịch chuyển.
Chú ý:Thí nghiệm không áp dụng được đối với vải ĐKT gia cường có cường độ chịu kéo cao lớn hơn 70 kN/m, lưới địa kỹ thuật, vải ĐKT có kích thước lỗ hổng biểu kiến lớn hơn 1,0 mm.
